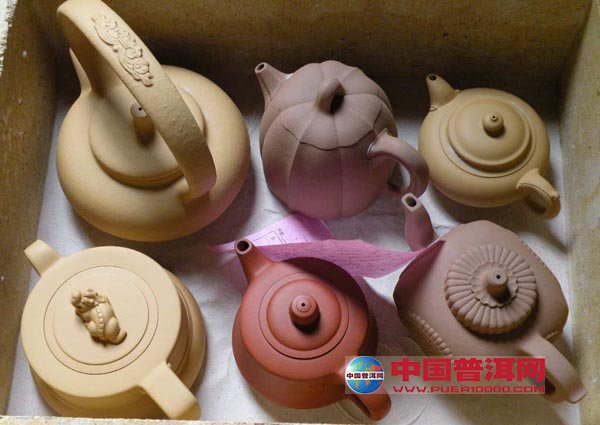

紫砂壶是一种双重气孔结构的多孔性材质，气孔微细密度高，具有较强的附吸力。它能吸收茶之香味，且保持较长的时间，而施釉的陶瓷茶壶，这种功能比较 欠缺。紫砂壶与施釉的陶瓷茶壶相比，茶汤确实不易变质发馊。这种功能由茶壶本身精密合理的造型所决定。紫砂壶的嘴小(嘴流出口成一定的斜角)壶口壶盖配合密切，位移公差0.5mm，口盖形式都成压盖结构。而施釉茶壶，壶嘴大都口朝上，口与盖的位移公差达1.5mm 左右，且口盖形式都成嵌盖结构。由于紫砂壶制作的精密度高，比施釉的瓷壶，减少了混有黄曲霉等霉菌的空气流向壶内的渠道。因此，相对地推迟了茶汁变质发馊的时间。

 　　紫砂泥确实是宜兴得天独厚的原料，它在成份上俱备了制陶所必须的化学组成及矿物组成。从显微观察发现，紫泥主要矿物为石英、粘土、云母和赤铁矿。同 时这些矿物的颗粒组成(自然形成的颗粒的大小尺寸)，适中的紫泥的矿物组成，具有类似中国大陆南方制瓷原料的特点，即其矿物组成属于粘土。合理的化学、矿物、颗粒组成，使紫泥俱备了可塑性好、生坯强度高、干燥收缩小等良好的工艺性能。紫泥粉碎的细度，以过60目筛为宜。泥料过粗制作时费功；泥料过细制作时粘手，坯体表面会引起皱纹，同时还会引起干燥，烧成收缩增大，降低烧成温度，则发生气泡缺陷。过60目筛的泥料，大的颗粒尚粗，在成型过程中系用精加工这道关键工，把器形周身理光，形成一层致密的表皮层。由于表皮层的存在，产品烧成的温度范围扩大了，不论在正常烧成温度的上限或下限，表皮层容易烧结，而壶 身内壁仍能形成气孔。因此，成形时的精加工工艺，俱有把泥料、成型、烧成三者有机地联系在一起的作用，赋予紫砂表面光洁，虽不挂釉而富有光泽，虽有一定的气孔率而不渗漏等特点。紫泥经过1150℃烧成后，形成了残留石英、云母残骸、莫来石、赤铁矿、双重气孔等物相。双重气孔使产品俱有较高的气孔密度，一定的气孔率。此外，紫泥试样中的结晶相较多，玻璃相较少。

 　　紫砂泥是一种紫红色或浅紫色的氧化铁含量较高的陶土，由于紫砂壶坯体不施釉，所以烧成后仍有较大的吸水率和气孔率。据测定紫砂茶壶的吸水率在 1.6%~7.05%之间。因此，制成品俱有良好的吸附气体性能和透气性能，用之泡茶色、香、味均好。其它实用功能还有不炙手和不易爆裂的优点。由于紫砂壶传热缓慢，虽然用沸水泡茶，也不炙手。同时还可放在文火上煮茶，不易烧裂。

 　　综上所述，紫砂壶不但能保持茶汤的色、香和茶味，且不易使茶汤变质发馊，和耐冷热急变性好等诸多良好功能，确是其它陶瓷茶壶所望尘莫及的。
